TKIII型結構
發布日期：2024-09-12 來源： 瀏覽次數：1486
產品簡介：

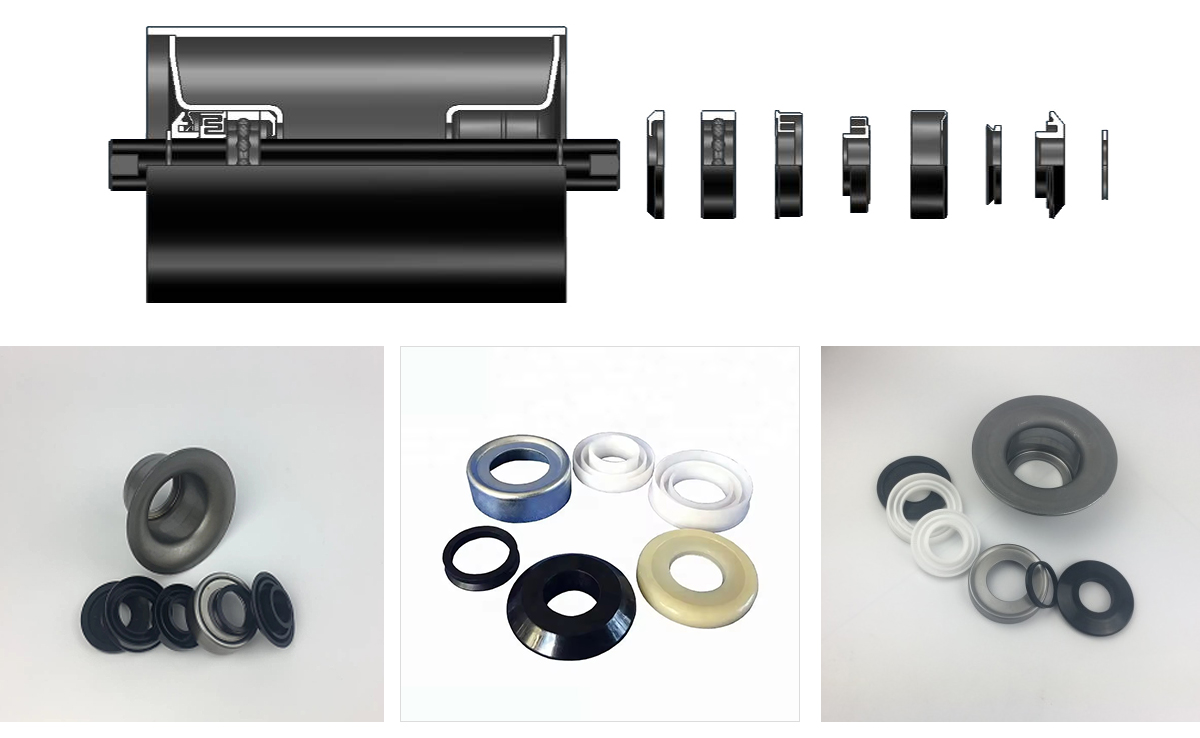

TKIII型結構是一種接觸式迷宮密封結構形式，單卡簧結構，主要部件由TK型軸承座、防護罩、V形橡膠圈、密封蓋、迷宮外密封圈、迷宮內密封圈、底密封構成。（有雙卡簧結構可供選擇）
產品特點：
◆ 軸承座冷沖壓成形，結構堅固，適用于散料輸送行業各種場景，內徑嚴格按ISO M7公差標準執行，材料采用上海寶鋼SPHC.
◆ 優異的防水、防塵設計,密封優良，長效保護軸承，延長托輥的使用壽命。
◆ 連續運轉24小時浸水測試托輥進水量不超過5g。
◆ 防護罩可選用耐低溫設計，低溫-50℃仍能保持抗沖擊性能。
◆ 啟動及運行阻力小，節能高效。
◆ 端面及徑向跳動小，運行平穩，低噪聲。
◆ 正常使用情況下，使用壽命最低可達30000小時以上。

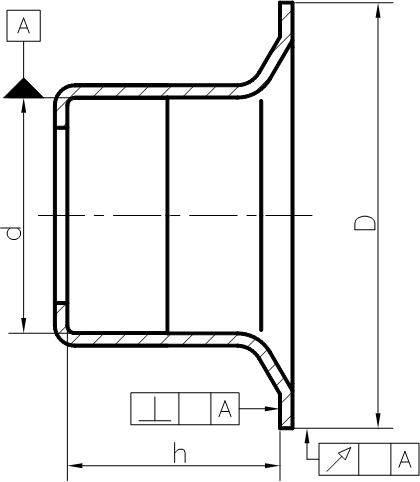

產品技術參數:
|
結構型式 |
軸承型號 |
總深度（mm） |
端面深度（mm） |
配套的托輥直徑（mm） |
|
H |
h |
|||
|
TKIII |
6204 |
/ |
42.5 |
63.5、76、89、108、114、127、133 |
|
TKIII |
6205 |
/ |
45 |
76、89、108、114、127、133、140、159 |
|
TKIII |
6305 |
/ |
45 |
89、108、114、127、133、140、159、165、178、194 |
|
TKIII |
6306 |
/ |
49.3 |
89、108、114、127、133、140、159、165、178、194 |
|
TKIII |
6307 |
/ |
53 |
108、114、127、133、140、159、165、178、194、219 |
|
TKIII |
6308 |
/ |
55 |
108、114、127、133、140、159、165、178、194、219 |
|
TKIII |
6309 |
/ |
57 |
159、165、178、194、219 |
|
TKIII |
6310 |
/ |
59 |
159、165、178、194、219 |
|
TKIII |
6312 |
/ |
60 |
159、165、178、194、219 |
